■転造すべりねじ
PPS樹脂製ナットとSUS304製転造ねじ軸との組み合わせにより、様々な環境で使用できる『すべりねじ』です。

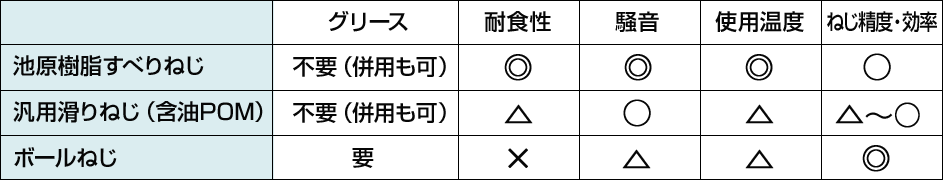

1. 特徴
- ・無潤滑で使用でき、耐食性、耐熱性に優れているため、より幅広い環境で使用ができます。
- ・ボールねじと比較して低騒音、低価格です。
- ・ナットを樹脂化することで、軽量化いたしました。

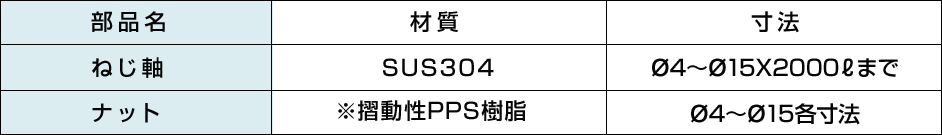

2. 材質
※ナットは
従来品 ① PPS + ガラス繊維 + フッ素樹脂
開発品 ② PPS + 炭素繊維
現在、① → ②へ切り替え中です。① → ②は走行テストで2倍以上の性能になりました。
3. 仕様
- ・ねじ軸リード精度：累積リード誤差 0.21/300mm
- ・ねじ軸曲り精度 ：0.16mm 以内

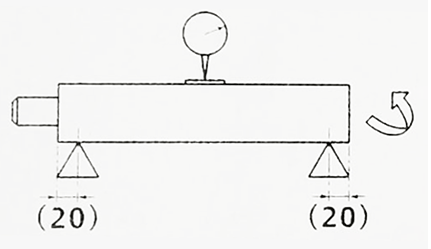

■曲り測定方法
ねじ軸の両端をVブロックで支持し、任意の点で軸を回転させてダイヤルゲージの振れを測定。
4. 用途
・光学測定器 ・半導体製造装置 ・医療機器 ・計測機器 ・食品産業機械 ・自動制御装置 ・産業用ロボット ・自動車 ・電装補機 ・遊戯機 など・・・

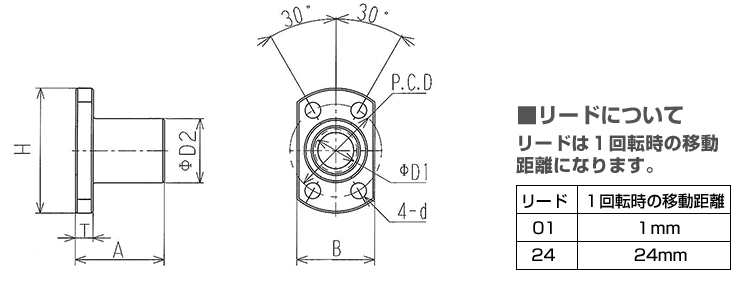

5. 図面

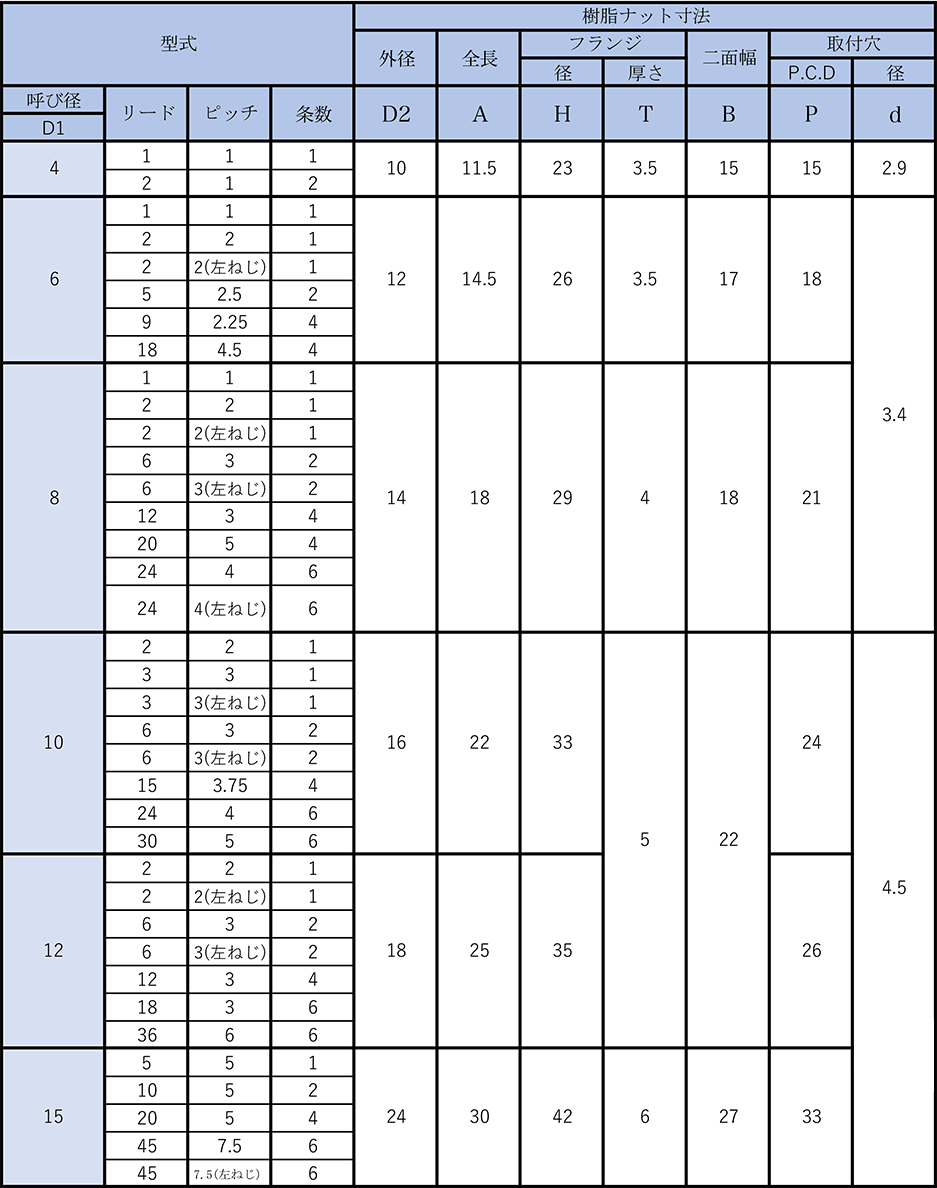

転造すべりねじ標準品一覧
■C型フレーム構造
2個のスライドはNC制御され、ダイスの移動をコントロールします。一方ダイスを固定した2軸はACモーターで駆動し、ダイスの位相及び回転数は個別に管理可能です。最適な塑性加工条件を与えることにより、高性能な転造が可能になります。
■4軸CNC制御システム
2個のスライドはNC制御され、ダイスの移動をコントロールします。一方ダイスを固定した2軸はACモーターで駆動し、ダイスの位相及び回転数は個別に管理可能です。最適な塑性加工条件を与えることにより、高性能な転造が可能になります。
■2-スライド方式
> 2個のスライドを有し、転造中のワーク中心は動きません。工作油は水曜精油を使用可能なため、加工品の制度確認、及び調整はスムーズに行え、超精密点像が可能です。
■画面によるインターフェース
機械の駆動状況は画面で確認され、機械を容易に、素早く、そして正確に制御することができます。
■シャフト類の転造
